NEMA 17 Bipolarny 1,8 stopnia 0,24 Nm 1,2 A 3,36 V, 4-przewodowy silnik krokowy z 2 kołkami ustalającymi
Numer części producenta:42H029H-1204A-003
Rozmiar ramy: 42x42mm
Typ silnika: bipolarny silnik krokowy
Moment trzymania: 2,4 kgf.cm
Prąd znamionowy/faza: 1,2 A
Napięcie znamionowe: 3,36 V
Złącze: XHP-4
Typowe zastosowanie: drukarka 3D, maszyny CNC, maszyny tekstylne itp
- Szybka dostawa
- Zapewnienie jakości
Możliwość dostosowania
Wprowadzenie produktów
Specyfikacja ogólna
|
Dokładność kąta kroku |
±5% |
|
Dokładność rezystancji |
±10% |
|
Dokładność indukcyjności |
±20% |
|
Wzrost temperatury |
Maks. 80 tys. |
|
Temperatura otoczenia |
-20 stopień ~+50 stopień |
|
Rezystancja izolacji |
100MΩMin. przy 500VDC |
|
Wytrzymałość dielektryczna |
Jedna minuta przy 500VAC∙5mA Maks. |
|
Luz promieniowy wału |
0.06Maks. przy 450g |
|
Luz osiowy wału |
0.08Maks. przy 450g |
Specyfikacja elektryczna
| Numer modelu | 42H029H-1204A-003 |
| Typ silnika | Dwubiegunowy |
| Kąt kroku | 1,8 stopnia ±5% |
| Liczba faz | 2 |
| Utrzymanie momentu obrotowego | 2,4 kgf. cm |
| Prąd znamionowy/faza | 1,2 A (wartość szczytowa) |
| Napięcie znamionowe | 3.36V |
| Rezystancja fazowa | 2,8 Ω±10% (20 stopni) |
| Indukcyjność fazowa | 3,85 mH±20% (1 kHz 1 V RMS) |
| Bezwładność wirnika | 32g.cm² |
Specyfikacja fizyczna
| Rozmiar ramki | 42x42mm |
| Wzrost | 29,5 mm |
| Średnica wału | N/A |
| Liczba ołowiu | 4 |
| Długość przewodu | 80mm |
| Miernik drutu | AWG26 |
| Waga | 0,2 kg |
Specyfikacja przekładni
| Liczba zębów | Z | 18 |
| Moduł | m | 0.5 |
| Kąt ciśnienia | 20 stopni | |
| Dodatek Średnica koła | da | Ф10 |
| Średnica koła Dedendum | zm | Ф7.748 |
| Średnica koła podziałowego | d | Ф9 |
| Współczynnik prześwitu dolnego | Cn | 0.25 |
| Współczynnik przesunięcia profilu | X | 0 |
| Stopień precyzji | Klasa GB/T10095-1-2001 8 | |
| Długość stycznej podstawy | Tydzień | 2.340-0.05 |
| Liczba rozstawionych zębów | k | 2 |
Połączenie
|
A |
B |
C |
D |
|
Czarny |
Czerwony |
Zielony |
Niebieski |
Często zadawane pytania
P: Co powinienem wziąć pod uwagę przy wyborze silnika NEMA17 do mojego zastosowania?
Odp.: Wybierając silnik NEMA17, należy wziąć pod uwagę takie czynniki, jak wymagany moment obrotowy, prędkość, napięcie i prąd znamionowy, a także wszelkie dodatkowe funkcje, takie jak zintegrowane komponenty. Istotne jest, aby wybrać silnik dostosowany do specyficznych wymagań aplikacji.
P: Czy silniki NEMA17 można stosować zarówno w zastosowaniach hobbystycznych, jak i przemysłowych?
Odp.: Tak, silniki NEMA17 są wszechstronne i mogą nadawać się zarówno do zastosowań hobbystycznych, jak i przemysłowych, w zależności od konkretnego modelu i konfiguracji. Są one powszechnie stosowane w szerokim zakresie zastosowań ze względu na ich niezawodność i łatwość sterowania.
P: Jak pakujecie swoje silniki?
Odp.: Aby zapewnić bezpieczny transport naszych silników, starannie pakujemy je w amortyzującą piankę. Każdy silnik umieszczony jest w osobnej kieszeni w opakowaniu, co zapewnia ochronę przed potencjalnymi uszkodzeniami lub wibracjami podczas transportu. Ta metoda pakowania zabezpiecza silniki i gwarantuje, że dotrą one w doskonałym stanie.
Popularne Tagi: Nema 17 bipolarny 1,8 stopnia 0.24nm 1,2a 3,36v 4-przewodowy silnik krokowy z 2 kołkami ustalającymi, Chiny nema 17 bipolarny 1,8 stopnia 0.24nm 1,2a 3,36v 4-przewodowy silnik krokowy z 2 kołkami ustalającymi producenci, dostawcy, fabryka
Może ci się spodobać również
-

Silnik krokowy NEMA 17 bipolarny 1,8 stopnia 0,44 Nm...
-

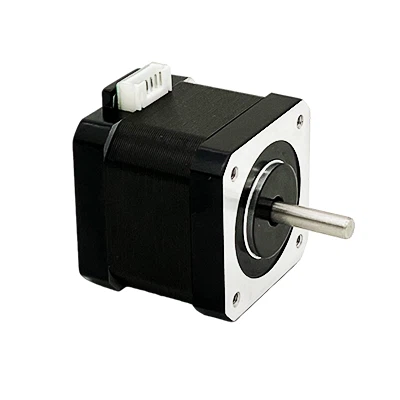

Silnik krokowy NEMA 17 bipolarny 1,8 stopnia 0,4 Nm ...
-
