Silnik krokowy z przekładnią NEMA34

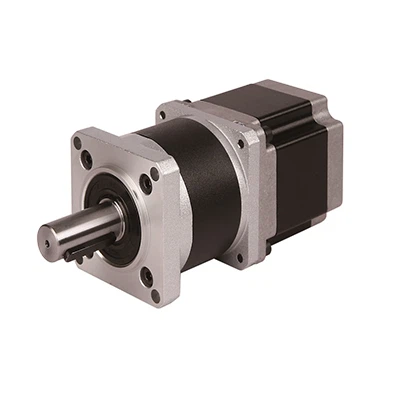

Przekładniowy silnik krokowy NEMA34 o rozmiarze ramy 86x86mm łączy w sobie precyzyjną przekładnię planetarną z silnikiem krokowym NEMA34. W tej serii dostępne są 3 standardowe modele motoreduktorów, a maksymalny moment obrotowy, jaki mogą osiągnąć, wynosi 82 kg.cm (1139 uncji cala). Dzięki szerokiemu zakresowi przełożeń od 3:1 do 250:1 oferują prędkości wyjściowe w zakresie od 12 do 1000 obr./min. Szeroki zakres przełożeń umożliwia silnikowi zapewnienie zwiększonego momentu obrotowego i efektywną pracę przy niższych prędkościach, co czyni go szczególnie odpowiednim do zastosowań wymagających precyzyjnego sterowania i znacznej mocy.
- Szybka dostawa
- Zapewnienie jakości
Możliwość dostosowania
Wprowadzenie produktów
Wymiar (jednostka=mm)
Parametr skrzyni biegów
| Scena | Jeden etap | Dwa etapy | Trzy etapy | ||||||||||||||||||
| Współczynnik redukcji | 3 | 4 | 5 | 7 | 9 | 12 | 15 | 16 | 20 | 25 | 28 | 35 | 40 | 50 | 70 | 100 | 125 | 140 | 175 | 200 | 250 |
| Znamionowy wyjściowy moment obrotowy (Nm) | 33 | 46 | 48 | 49 | 46 | 42 | 46 | 44 | 44 | 46 | 44 | 46 | 44 | 46 | 47 | 42 | 44 | 42 | 44 | 42 | 44 |
| Nominalna prędkość wejściowa (rpm) | 3000 | ||||||||||||||||||||
| Luz (arcmin) | 10Maks | 18Maks | 25Maks | ||||||||||||||||||
| Długość L1 | 118 | ||||||||||||||||||||
Specyfikacja techniczna
| Model nr | Polarny | Długość silnika | Napięcie znamionowe | Prąd/faza | Rezystancja/faza | Indukcyjność | Utrzymanie momentu obrotowego | |
| Dwubiegunowy | Mm | V | A | Ω | Mh | oz-w | kg.cm | |
| 86H066H-6004C | 66 | 1.44 | 6 | 0.24 | 1.27 | 357 | 25.7 | |
| 86H099H-3004C | 99 | 5.4 | 3 | 1.8 | 16 | 944 | 68 | |
| 86H023H-6004C | 123 | 3.6 | 6 | 0.6 | 3.9 | 1139 | 82 | |
Uwaga: Klienci muszą jedynie podać prędkość i moment obrotowy ostatecznie ukończonego silnika, a my wybierzemy odpowiedni silnik i skrzynię biegów do Twojego zastosowania.
Często zadawane pytania
P: Jaka jest różnica między przekładniami czołowymi a przekładniami śrubowymi w motoreduktorach krokowych?
Odp .: Główną różnicą między przekładniami czołowymi a przekładniami śrubowymi w motoreduktorach krokowych jest orientacja zębów. Koła zębate czołowe mają proste, równoległe zęby, które bezpośrednio się zazębiają, powodując większy hałas i wibracje, ale zapewniając wyższy moment obrotowy. Przekładnie śrubowe mają zęby ustawione pod kątem, co zmniejsza hałas i wibracje, ale może skutkować niższym wyjściowym momentem obrotowym i wymagać większej przestrzeni osiowej. Przekładnie śrubowe są często wybierane do zastosowań, w których istotny jest hałas i płynna praca.
P: Czy motoreduktory krokowe wymagają osobnego sterownika lub kontrolera?
Odp.: Tak, motoreduktory krokowe zazwyczaj wymagają do działania osobnego sterownika lub kontrolera. Sterownik przetwarza sygnały sterujące z mikrokontrolera lub komputera na precyzyjne polecenia krokowe, zarządzając obrotami silnika. Sterownik wysyła odpowiedni prąd do uzwojeń silnika, zapewniając jego dokładne poruszanie się. Sterownik i silnik współpracują ze sobą, aby uzyskać kontrolowany ruch w zastosowaniach takich jak robotyka, maszyny CNC i drukarki 3D.
P: Czy mógłbyś opisać opakowanie użyte w twoich silnikach?
Odp.: Nasze silniki są bezpiecznie zapakowane w piankę amortyzującą. Każdy silnik jest umieszczony w indywidualnej kieszeni wewnątrz pianki, aby zapobiec potencjalnym uszkodzeniom w wyniku kontaktu z innymi silnikami i wytrzymać trudy transportu, w tym intensywne wibracje.
P: Czy dostępne są zniżki w przypadku dużych zamówień?
Odp.: Tak, oferujemy zniżki przy dużych zamówieniach, a konkretne stawki rabatów również różnią się w zależności od modelu. Aby uzyskać więcej informacji, skontaktuj się z naszym zespołem sprzedaży.
